این دستگاه دارای وزن 4.7 کیلوگرم (kg) است.بدنه ی محکم فلزی این منبع تغذیه، به ترتیب دارای طول، عرض، ارتفاع 260x125x155 میلی متر (mm) است. این ابعاد خود دستگاه، بدون بسته بندی می باشد. اندازه کارتن بسته بندی این محصول به ترتیب طول، عرض، ارتفاع 180x152x340 میلی متر (mm) است.
به تشریح مشخصات ظاهری این دستگاه می پردازیم. از صفحه ی جلوی دستگاه شروع می کنیم.

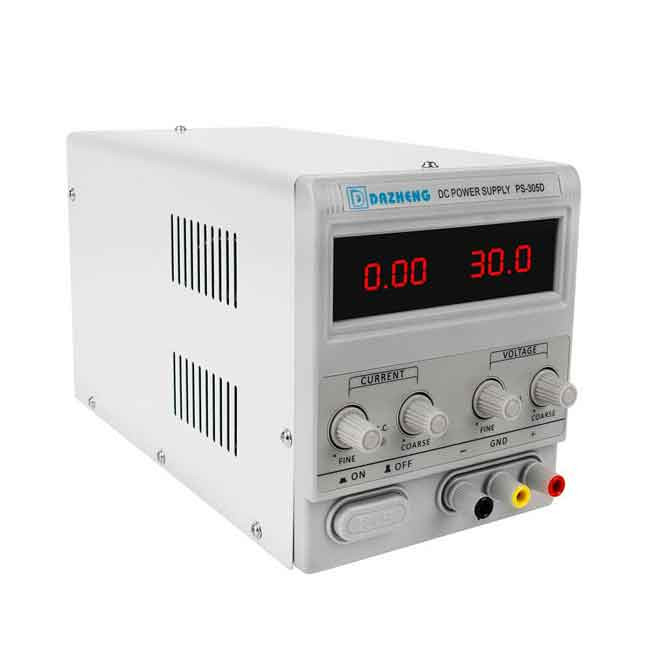

این منبع تغذیه دارای کلید پاور رفت و برگشتی فنری در پایین سمت چپ است. سه درگاه (ترمینال) برای اتصال پراب ها در سمت راست این کلید پاور در پایین ترین قسمت دستگاه تعبیه شده است. درگاه اول از سمت راست (قرمز رنگ) خروجی مثبت، درگاه وسط (زرد رنگ) برای اتصال گراند و درگاه سمت چپ (مشکی رنگ) خروجی منفی هستند. رنگی بودن این درگاه ها (ترمینال) به جهت اهمیت شناسایی درگاه مثبت و منفی برای کار الکترونیک است که خوشبختانه از سمت سازنده مد نظر قرار گرفته است.
به قسمت میانی از صفحه ی جلویی دستگاه می رسیم. چهار ولوم برای تنظیم خروجی وجود دارد. دو ولوم برای تنظیم شدت جریان (I) که در واحد اندازه گیری آمپر (A) می باشد. دو ولوم برای تنظیم ولتاژ (V) که در واحد ولت (V) می باشد. اساس کار منبع تغذیه هایی که دارای دو ولوم برای تنظیم هر مولفه هستند به این صورت است که یک ولوم برای تغییرات بزرگ و یک ولوم برای تغییرات کوچک است. دلیل این کار راحتی و تسریع تنظیم میزان آن مولفه و همچنین افزایش دقت کار می باشد. نکته ی دیگر اینکه، از نظر محل قرارگیری دو ولوم سمت چپ برای تنظیم جریان و دو ولوم سمت راست برای تنظیم ولتاژ هستند. به عنوان نکته ی پایانی وجود نوشته های چاپی در کنار هر بخش در این قسمت برای راهنمایی کاربر است.
یک صفحه نمایش دیجیتالی و بالای آن برچسبی که برند و مدل دستگاه در آن نوشته شده است.
اما مشخصات صفحه نمایش منبع تغذیه داژنگ: یک صفحه یک دست که داخل آن دو ردیف ال ای دی قرمز رنگ وجود دارد. هر ردیف دارای سه رقم دیجیتالی برای نمایش میزان خروجی جریان و ولتاژ است. نمایش جریان به صورت یک عدد صحیح و دو رقم اعشار است و سمت چپ قرار دارد. نمایش ولتاژ نیز به صورت دو رقم صحیح و یک رقم اعشار می‌باشد و سمت راست قرار دارد. نکته‌ی قابل ذکر دیگری در پنل جلویی دستگاه نمی بینیم که به تشریح آن نپرداخته باشیم!
فن خنک کننده در پشت شیار هایی که بر روی قاب فلزی دستگاه پنهان شده و محل خروج هواست. سمت راست فن درگاه ورودی سیم اتصال به برق وجود دارد. کلید تنظیم ولتاژ برق ورودی در بالای آن قرار دارد…(V220 یا 110V بودن آن که در قسمت مشخصات فنی توضیح داده خواهد شد.)
نکته بسیار مهم در مورد کلید 110 و 220 ولت این است که هرگاه دستگاه به برق 220V شهری متصل بود به هیچ عنوان حالت کلید نباید روی 110V قرار بگیرد.
در هر طرف منبع تغذیه داژنگ مدل DAZHENG PS-305D از سمت چپ و راست دو ردیف شیار برای خنک کاری بهتر دستگاه ایجاد شده است و همین!
در این قسمت پیچ هایی دیده می شوند که فقط برای قرار دادن قسمت بالایی از بدنه فلزی روی قسمت پایینی است. به نوعی میتوان قسمت بالایی را دربی سوار برقسمت پایینی که همان شاسی اصلی بدنه است دانست.

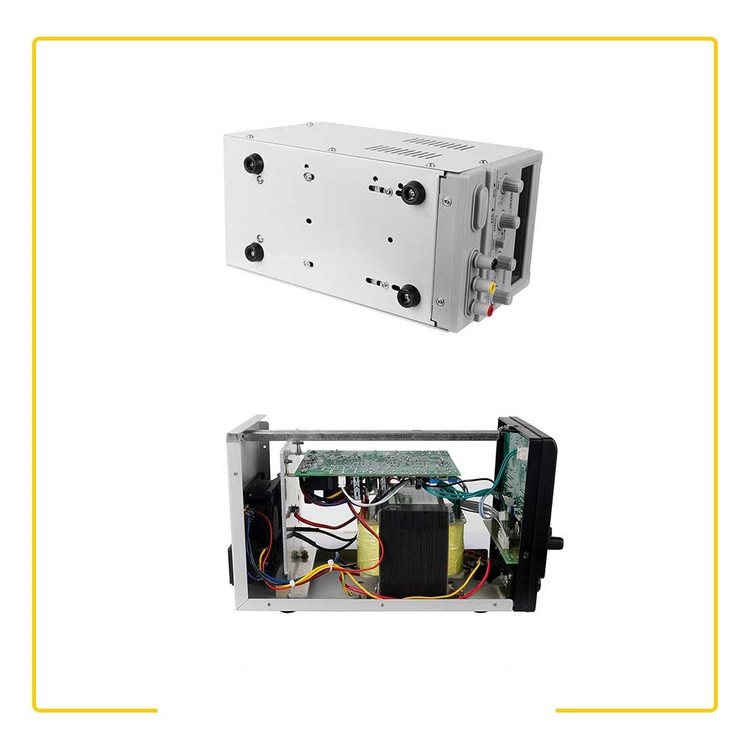

در قسمت زیرین دستگاه چهار پایه ی پلاستیکی مشکی رنگ جهت ایجاد فاصله بین سطح قرار گیری با بدنه ی فلزی وجود دارد. دلیل وجود این پایه ها ایجاد حالت عایق و همچنین جلوگیری از ایجاد خط و خش بر روی بدنه ی سفید فلزی دستگاه می باشد. در این قسمت پیچ هایی دیده میشود که کار اصلی آن ها محکم نگه داشتن اتصال قطعات اصلی داخل دستگاه به بدنه می باشد.
در این قسمت به جز دو پیچ برای محکم تر کردن درب دستگاه به دو قسمت جلویی (پنل اصلی) و پشتی دستگاه، چیز دیگری وجود ندارد.
یکی از پر فروش ترین ها و بهترین ها در رده ی خود…
این بازه ی خروجی از ولتاژ و جریان برای کار الکترونیک کاملا مناسب و ایده آل می باشد.
نکته: منبع تغذیه داژنگ مدل DAZHENG PS-305D دارای ویژگی حفاظت از اتصال کوتاه در اثر برخورد قطب مثبت و منفی می باشد.
برقرار بودن هر کدام از دو ویژگی بالا برای روشن کردن دستگاه کافی است. در ایران برق شهری دارای مشخصات ردیف اول می باشد و با خیال راحت می توان از این دستگاه استفاد نمود.
یک منبع تغدیه شناخته شده با قیمتی مناسب و کارایی بالا.
احتمالا اگر به میان تعمیرکارها الکترونیک رفته باشید این دستگاه را روی میز اکثر فعالان در این حوزه دیده اید. این دستگا در عین سادگی، کارایی مناسبی دارد که آن را بسیار دوست داشتنی و پرفروش کرده است.
کامل ترین نقد و بررسی که می توان در مورد این منبع تغذیه نوشت تقدیم حضورتان شد. امیدواریم که مورد پسند شما بوده و کمکی در جهت افزایش اظلاعات شما در مورد این محصول و اساس کار منبع تغذیه ها باشد.
